北京首科大廈電力監控系統的設計與應用
時間: 2020-09-11 10:03 發布人:admin
基本信息:
項目名稱:北京首科大廈電力監控系統的設計與應用
項目地點:北京
實施時間:2012年9月

項目簡介:
首科大廈位于北京麗澤金融商務區,該園區為北京市“一主一副三新四后臺”金融總體布局的重要組成部分,是繼CBD、金融街后北京市傾力打造的又一金融發展中心,升值潛力巨大。首科大廈占地面積14589平米,總建筑面積106284平米,綠化4585平米,綠環率40%,使用率66%。A座高度95.7米,共26層, B座高度68.4米,共18層。
本項目現場2個配電室,即1#變電所和2#變電所,監控值班室位于1#變電所,2#變電所與1#變電所之間相距大約500米。共180塊PZ96L-E4/KC網絡電力儀表。通過組態軟件Acrel-2000實現對現場儀表的實時監測,并記錄歷史數據自動生成報表,以便查詢。

系統實現的功能:

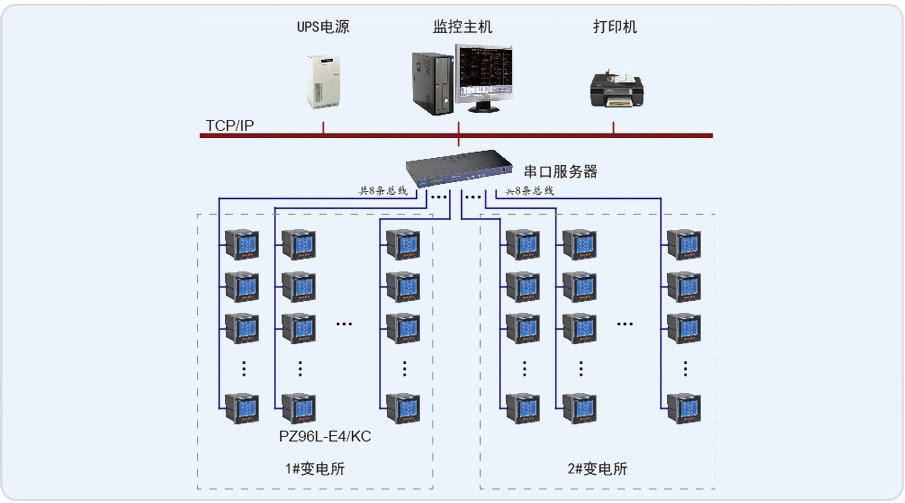

系統組網采用常見的3層結構,站控管理層、通訊管理層和現場設備層。上位機軟件采用Acrel – 2000電力監控軟件,通過軟件進行設備配置、數據庫變量配置、界面設計等,完成了在上位機軟件監控及電力監控的功能。具體如下:
1、系統由數據采集裝置采集現場有關數據,包括模擬量,脈沖量及開關量,測量量,外部輸入訊號等數據傳至監視系統作實時處理;
2、實時更新數據庫及顯示畫面,并在屏幕上采用模擬圖方式實時顯示現場設備運行狀況,顯示實時和歷史事件,并采用打印或報表等方式輸出;
3、監視系統能完成對低壓配電系統模擬量運行狀態的監視,有效反映各模擬量(I、U、P、F、E等);
4、系統能對低壓配電系統內所有開關、斷路器位置和故障信號進行有效,安全,可靠,直觀的監視;
5、系統在主控機顯示與實際相對應的一次接線模擬圖,顯示各控制對象的運行狀態并實時更新。
