基本信息：
項目名稱：上海浦江雙輝大廈電力監控系統的設計與應用
項目地點：上海
實施時間：2009年8月

項目簡介：
上海浦江雙輝大廈位于浦東南路東側，銀城中路北側，工程占地面積約24140 m2由兩幢高度為208米塔樓組成，建成后將成為陸家嘴地區首座“雙子樓”。上海安科瑞電氣股份有限公司于2009年8月承接了上海浦江雙輝大廈的電力監控與電能管理系統的設計與實施。設計中充分體現系統的可用性、先進性、方便性、安全性、可靠性、可擴展性及系統性價比的合理性。

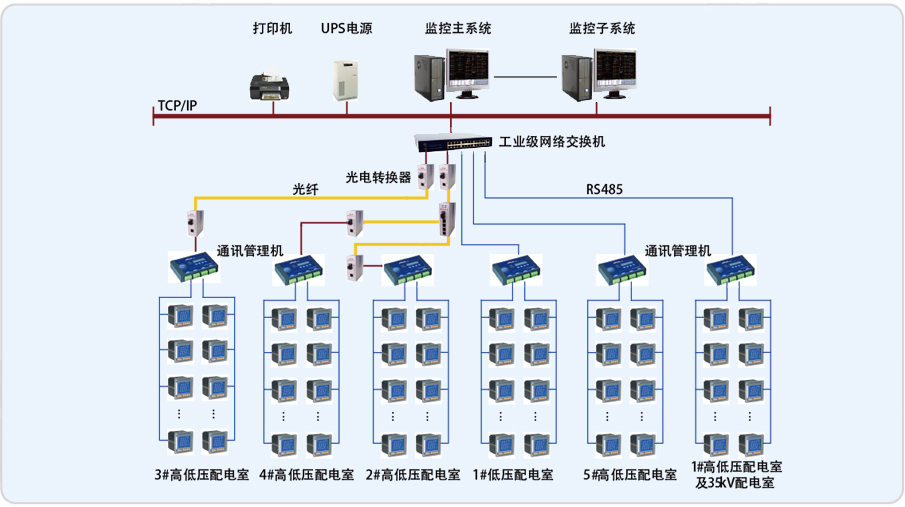

浦江雙輝大廈監控部分有1個35kV配電室， 1#、2#、3#、4#、5#5個配電室分10kV高壓和0.4kV低壓。35kV配電室有高壓電力儀表、綜保和2臺變壓器溫控儀，另外5個配電室有10kV高壓電力儀表和綜保，0.4kV低壓部分有電力儀表和22臺變壓器溫控儀。35kV和1#配電室分布在A棟的B2層，2#配電室分布在B棟的B2層，3#配電室分布在A棟的33樓，4#配電室分布在B棟的33樓，5#配電室分布在A棟的B4層。針對浦江雙輝大廈的實際情況，通過計算機和通訊網絡，將分散的配電所的現場設備連接為一個有機的整體，實現電網設備運行的遠程監控和集中管理。

系統實現的功能：
1.實時準確的監控電力儀表的運行情況和測量的各個電參量；
2.實時的監控主要回路的運行情況，如電壓、電流、有功，無功，功率因數等；
3.對現場各監測點或系統運行異常監測、故障報警及越限報警等；
4.系統可對歷史數據進行對比分析，可及時發現潛在故障，減少設備維護費用；
5.系統具有各回路電能計量，遠程抄表、曲線分析，支持日報、月報和年報的查詢和打印功能；
6.系統具有良好的開放性，可以方便的與大廈中中其他相關系統和智能裝置進行通信；
7.系統具有用戶權限分級，不同操作級別用戶具備不同權限管理功能。
